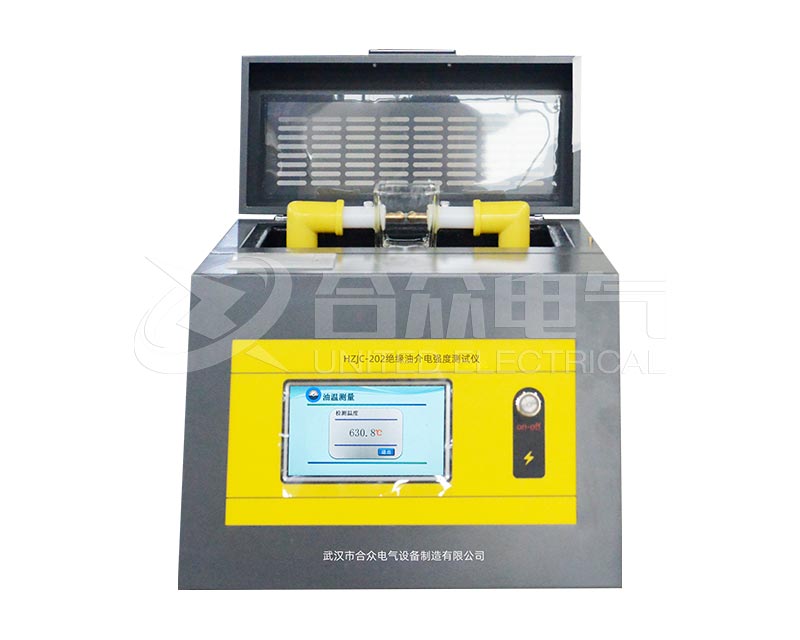

絕緣油介電強度測試儀是電力系統預防性試驗中的重要設備，主要用于檢測變壓器油、斷路器油、電容器油等液體絕緣材料的電氣強度。該設備通過自動升壓方式，在標準油杯中施加交流電壓，直至油樣發生擊穿，從而獲取絕緣油的擊穿電壓值。這一參數是評價絕緣油耐壓能力的關鍵指標，直接關系到充油電氣設備的安全運行可靠性。

絕緣油介電強度測試儀的發展經歷了從手動操作到全自動控制的演變過程。早期的手動升壓測試儀依賴操作人員經驗，測試結果的離散性較大。現代測試儀普遍采用單片機或微處理器控制技術，實現了從升壓、擊穿檢測到數據記錄的全程自動化，顯著提升了測試效率和結果準確性。

試驗標準規程概述

絕緣油介電強度測試必須遵循嚴格的標準規程，以確保測試結果的準確性和可重復性。目前國內外通用的試驗標準主要包括以下幾項：中國國家標準GB/T 507《絕緣油 擊穿電壓測定法》、國際電工委員會標準IEC 60156、美國材料與試驗協會標準ASTM D877及ASTM D1816。

上述標準對測試條件、電極結構、升壓速率、試驗次數等關鍵參數作出了明確規定。不同標準之間的主要差異體現在電極形式和間隙距離方面。GB/T 507和IEC 60156采用球形電極或球蓋形電極，標準間隙距離為2.5毫米。ASTM D877采用圓盤形電極，間隙為2.5毫米。ASTM D1816則采用V字形電極，間隙為1毫米或2毫米，適用于低粘度絕緣油的測試。

核心試驗參數與要求

電極系統是測試裝置的關鍵部件。標準油杯通常采用不銹鋼或黃銅材料制成，容積在300毫升至500毫升之間。電極需保持光滑清潔，表面不應有毛刺或氧化物附著。電極間距的精確性直接影響測試結果，使用前應使用標準塞尺或量塊進行校準，誤差需控制在正負0.01毫米以內。

升壓速率是影響擊穿電壓讀數的關鍵因素之一。GB/T 507標準規定升壓速率應為每秒2.0千伏，允許誤差為正負10%。部分測試儀提供多檔升壓速率選擇，以適應不同標準或特殊油品測試要求。

試驗次數的設定旨在消除偶然誤差。標準規程通常要求對同一油樣進行連續六次擊穿測試，以六次讀數的算術平均值作為最終結果。每次擊穿后，電極間隙處產生的碳粒需通過攪拌操作使其均勻分散。攪拌方式可采用磁力攪拌或機械攪拌，攪拌時間一般為10秒至30秒。

靜置時間安排如下：將油樣注入油杯后，若油樣溫度與室溫差異較大，應先靜置10至15分鐘使溫度均衡。每次擊穿測試之間，需靜置5分鐘以上，以利于氣泡逸出和油樣恢復。

測試環境與樣品準備

測試環境條件對結果具有顯著影響。試驗應在溫度15至25攝氏度、相對濕度不高于75%的環境中進行。環境濕度過高時，油樣可能吸收水分導致測試值偏低。

油樣采集需使用清潔干燥的專用取樣瓶。取樣前應對取樣口進行沖洗，排除管道內積存的舊油。油樣運輸和保存過程中應避免陽光直射和劇烈震蕩。測試前應將油樣緩慢搖勻，但不應產生氣泡。

油杯的清潔處理是獲得可靠結果的前提。油杯內部及電極表面需依次使用石油醚、無水乙醇和蒸餾水進行清洗，最后置于烘箱中干燥。清洗后的油杯不得用手直接觸碰內壁和電極工作表面。

典型測試流程

按照標準規程實施的完整測試周期包含以下幾個階段。第一步為油杯準備，將清潔干燥的油杯置于測試儀固定位置，調整電極間隙至標準值。第二步為注油，將待測油樣沿油杯壁緩慢注入，液面高度應高于電極上端至少20毫米。第三步為參數設定，根據所執行的標準選擇升壓速率、靜置時間、攪拌方式和試驗次數。第四步啟動自動測試程序，儀器順序完成攪拌、靜置、升壓、擊穿檢測、降壓和數據記錄。第五步重復執行直至完成預設的試驗次數。第六步儀器自動計算各次擊穿電壓的算術平均值，并可通過內置打印機輸出結果。

測試過程中應特別關注以下事項：每次擊穿后必須執行攪拌操作，促使擊穿產生的碳粒均勻分布；若某次擊穿電壓值明顯偏離平均值超過20%，應舍棄該次結果并補做一次；六次試驗的最大值與最小值之差若超過規定限值，表明油樣可能存在不均勻污染，需重新取樣測試。

結果評價與應用

絕緣油介電強度測試結果用于判斷絕緣油是否適合繼續使用。對于運行中的變壓器油，擊穿電壓低于規定限值表明油中可能存在水分、纖維雜質或導電顆粒。新油或經再生處理后的油通常要求擊穿電壓不低于60千伏，運行油根據電壓等級不同，要求值一般在30千伏至50千伏之間。

測試結果偏低時應分析具體原因。常見影響因素包括油樣受潮、油杯污染、電極表面損傷或間隙失準。排除上述因素后若結果仍未改善，則需要對絕緣油進行過濾脫水或更換處理。
