為什么需要特高壓試驗變壓器？

在特高壓直流（如±1100kV）和交流（如1000kV）輸電工程大規模建設的背景下，電力設備的絕緣水平成為系統穩定運行的瓶頸。常規電力變壓器用于電能的電壓變換與傳輸，而特高壓試驗變壓器則專門用于“破壞性測試”——它主動施加高于額定電壓數倍的高壓，以檢驗設備是否存在絕緣缺陷。

核心分類與技術特性

根據絕緣介質與結構形式，特高壓試驗變壓器主要分為以下三類：

1. 油浸式試驗變壓器

• 結構特點：鐵芯與繞組全封閉于充滿變壓器油的鋼制油箱內。油既作為絕緣介質，又作為冷卻介質。

• 優勢：

  • 絕緣強度高（擊穿場強可達40kV/2.5mm以上）。

  • 熱容量大，適合長時間耐壓試驗。

• 局限：設備笨重，存在漏油風險，不適用于無油環境（如潔凈車間）。

2. 干式（環氧樹脂澆注）試驗變壓器

• 結構特點：采用環氧樹脂真空澆注成型，無任何液體介質。

• 優勢：

  • 免維護：無滲漏、無受潮風險。

  • 安全性高：阻燃、防爆，適合現場檢修與室內實驗室。

• 局限：單臺電壓等級受限于澆注工藝，通常低于300kV。

3. 串級式試驗變壓器

• 原理：通過多臺變壓器單元串聯勵磁，實現電壓疊加。例如，兩臺300kV變壓器串級可獲得600kV輸出。

• 應用場景：專為超高電壓（750kV及以上）設計，廣泛用于國家級高壓計量站與特高壓基地。

• 技術難點：需精確設計各級的磁路平衡與絕緣配合，防止串聯諧振引起的過電壓。

技術難點與解決策略

1. 局部放電（PD）控制

對于特高壓等級試驗變，局部放電量是衡量其品質的核心指標。優質設備在100%額定電壓下的視在放電量應≤5pC。

• 策略：采用π型屏蔽繞組與真空浸漬工藝，消除繞組內部的微小氣隙。

2. 波形畸變抑制

試驗標準（如IEC 60060-1）要求空載電壓波形畸變率<3%。

• 策略：增加鐵芯工作磁通密度裕度，避免進入飽和區；配合濾波電抗器使用。

3. 容升效應

當被試品為大電容負載（如長電纜、GIS設備）時，由于容性電流流過漏感，高壓端實際電壓會高于理論值。

• 策略：必須采用電容分壓器或阻容分壓器直接測量高壓端電壓，嚴禁僅依靠低壓側儀表換算。

標準化試驗流程與安全規程

高壓試驗必須遵循“試驗前、試驗中、試驗后”三段式管理。

1. 試驗前準備

• 接地網校驗：接地電阻必須<0.5Ω。

• 安全隔離：設置高壓警戒線（安全距離：100kV對應至少1.5米，每升100kV增加0.6米）。

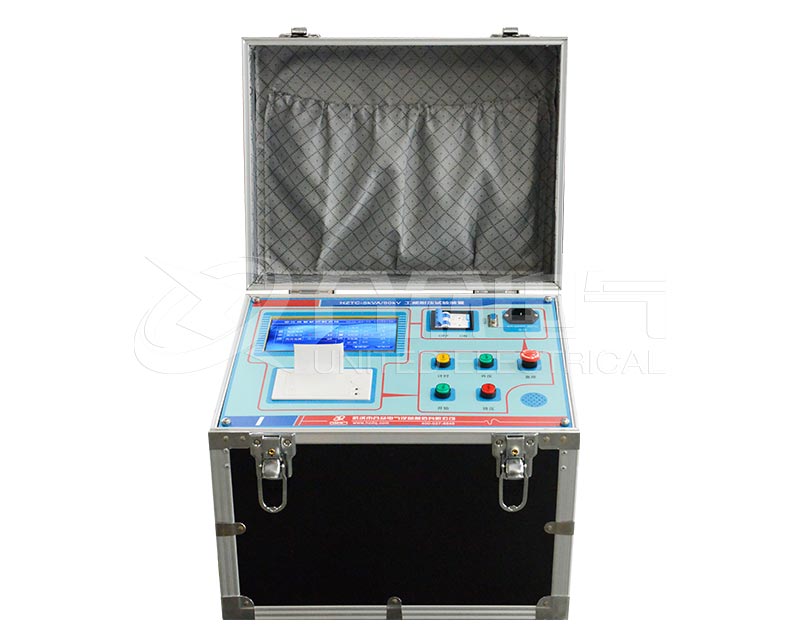

2. 試驗執行

• 升壓控制：對于絕緣耐受試驗，通常采用“20秒速升法”或“1分鐘步進法”。

• 保護邏輯：設置過流繼電器（動作電流為額定1.2倍）和過壓脫扣裝置。

3. 試驗后處置（關鍵安全步驟）

• 充分放電：切斷高壓輸入后，必須使用帶限流電阻的放電棒，先對被試品高壓端對地通過電阻放電，再用金屬棒直接放電。

• 殘余電荷消除：對于直流試驗設備，等待時間不少于5分鐘，防止靜電傷人。
