試驗?zāi)康?

交流耐壓試驗的主要目的是發現電纜絕緣中存在的嚴重集中性缺陷，例如：

電纜頭或中間接頭制作工藝不良（如存在氣隙、雜質）

電纜在敷設過程中造成的機械損傷

電纜絕緣老化

驗證電纜的整體絕緣水平是否達到設計要求

與直流耐壓試驗相比，交流耐壓更能模擬電纜運行時的真實電場應力，對交聯聚乙烯（XLPE）等橡塑絕緣電纜的檢測更有效，且不易造成絕緣的累積性損傷。

試驗標準與依據

主要依據中華人民共和國電力行業標準 DL/T 596-2021《電力設備預防性試驗規程》 以及國家標準 GB 50150-2016《電氣裝置安裝工程 電氣設備交接試驗標準》。

試驗設備

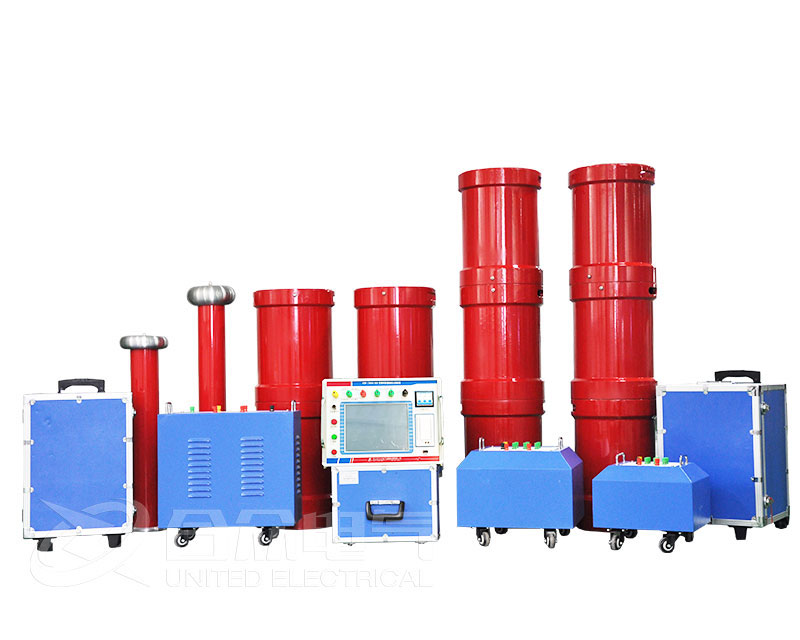

目前普遍采用變頻串聯諧振交流耐壓試驗裝置，其優點是可大幅減小電源容量，使笨重的試驗設備變得輕便靈活。

設備組成：

變頻電源： 將工頻50Hz電源變?yōu)轭l率可調（30-300Hz）的電源。

勵磁變壓器： 為諧振回路提供能量。

電抗器： 核心部件，其電感與試品電容發生諧振。通常為多節式，通過串并聯組合來匹配不同長度電纜的電容。

電容分壓器： 用于測量試驗電壓，并作為諧振電容的一部分。

補償電容器（可選）： 如果電纜較短，電容太小導致諧振條件難以滿足時，用于補償電容。

試驗步驟

準備工作

斷開連接： 將被試電纜與其他電氣設備完全斷開，并留有足夠的安全距離。

安全措施： 在電纜兩端裝設安全圍欄，懸掛“止步，高壓危險！”標示牌。派專人監護。

放電接地： 對電纜所有芯線及外皮進行充分放電，并掛接接地線。

檢查絕緣： 先用2500V或5000V兆歐表測量電纜各相芯線的絕緣電阻，阻值應合格（通常要求 > 1000MΩ）。此項為耐壓試驗的前置條件。

接線

按圖接好試驗線路，確保各連接點牢固可靠。

檢查所有設備是否良好接地。

檢查與設置

在非試驗相芯線可靠接地。

設置試驗參數：在控制箱上設定試驗電壓（17.4kV）、試驗時間（如60分鐘）、過壓保護值、過流保護值等。

移除電纜兩端的接地線。

升壓試驗

啟動裝置，開始自動尋找諧振點。系統會自動調節頻率，使回路發生串聯諧振（此時回路阻抗最小，電流最大）。

找到諧振點后，系統將勻速升壓至目標電壓17.4kV。

電壓穩定后，開始計時。在試驗期間，應密切監視控制箱上的電壓、電流值是否穩定，并監聽電抗器、電纜頭等部位有無異常放電聲。

試驗結束

時間到達后，裝置自動降壓至零，然后切斷電源。

使用放電棒對電纜進行充分放電，然后掛上接地線。

試驗其他相

重復以上步驟，依次對另外兩相進行試驗。注意： 試驗?zāi)骋幌鄷r，其他非試驗相應可靠接地。
