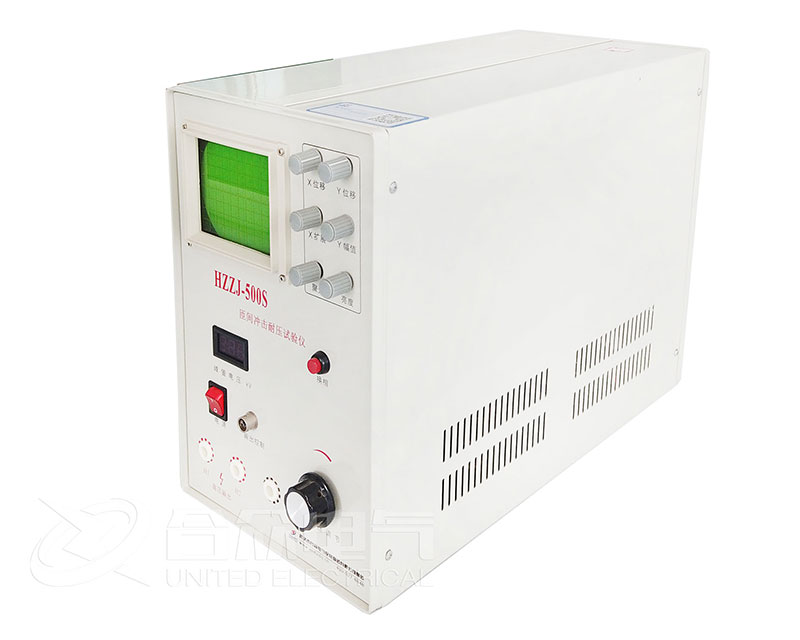

匝間沖擊耐壓試驗儀操作面板說明

顯示屏:用以觀測繞組脈沖衰減振蕩波形。

峰值數字電壓表:用以顯示輸出脈沖峰值電壓。

X位移旋鈕:調節波形在水平方向左右移動。

X擴展旋紐:調節波形掃描頻率，以顯示適中。聚焦旋鈕:調節此旋鈕，可調正波形清晰狀態

Y位移旋鈕:用以調節波形Y軸方向位移。

Y增幅旋鈕:調節波形垂直幅度，以顯示適中。

亮度旋鈕:用以調節波形亮度，以顯示適中(注意:不要太亮)

電源開關:用以接通或斷開電源。

高壓輸出控制插座:當高壓啟動按鈕啟動，內置指示燈增亮，腳開關插入后，踩下腳踏開關，高壓主電路接通。

高壓調節旋鈕:調節輸出脈沖電壓值(順時針方向增大)

高壓換相按鈕:高壓測試時，用以對三相電機繞組進行相位轉換。

軸流風機:用以機內氫閘流管散熱(開機即工作)

電源插座:用以聯接電源，

保險管插座:2A保險管，用以保護控制線路

接地端子:用以接地。

高壓輸出線L:(低電位L)用以構成高壓輸出回路。

高壓輸出線H1:(高電位H1)輸出高壓脈沖試驗電壓。

高壓輸出線H2:(高電位H2)輸出高壓脈沖試驗電壓。

匝間沖擊耐壓試驗儀使用方法

將儀器接上電源，按下電源開關，在顯示屏上將會看到一條水平亮線(掃描線)。這時，調節聚焦旋鈕和亮度旋鈕，同時把高壓調節旋鈕逆時針旋到底，無需等待即可進行沖擊試驗。

把輸出沖擊電壓的三根高壓引線H1(紅)、H2(紅)、(黑)根據試驗要求與被試品進行連接。踩下腳踏開關、逐步調節高壓旋鈕，使輸出電壓升至試驗電壓值，即可進行沖擊耐壓試驗。此時若被測線圈匝間絕緣良好，則波形重合。若匝間絕緣不良，波形會錯位，當電壓升至匝間短路擊穿時，峰值電壓將升不上去。
