智能互感器測試儀用戶接口和操作方法。

  1、電流互感器試驗

  智能互感器測試儀在參數界面，用旋轉鼠標切換光標到類型欄，選擇互感器類型為CT。

  1）試驗接線

  智能互感器測試儀試驗接線步驟如下：

  第一步：根據表1描述的CT試驗項目說明，依照?qǐng)D1或圖2進行接線（對于各種結構的CT，可參考附錄D描述的實際接線方式）。

  表1  CT試驗項目說明

  電阻勵磁變比負荷說明接線圖

  智能互感器測試儀，測量CT的二次繞組電阻圖2.1，但一次側可以不接

  測量CT的二次繞組電阻、勵磁特性圖2.1，但一次側可以不接

  測量CT的二次繞組電阻，檢查CT變比和極性圖2.1，

  測量CT的二次繞組電阻、勵磁特性，檢查CT變比和極性圖2.1

  測量CT的二次負荷圖2.2

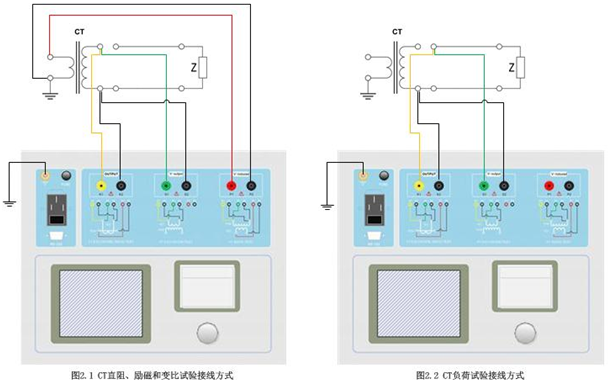

  圖1 智能互感器測試儀CT直阻、勵磁、變比試驗接線方式  圖2 CT負荷試驗接線方式

  第二步：同一CT其他繞組開路，CT的一次側一端要接地，設備也要接地。

  第三步：接通智能互感器測試儀電源，準備參數設置。
