一、產品概述：
目前在電力系統中，大地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。執行標準：GB/T17949.1-2000,DL/T475-2006。

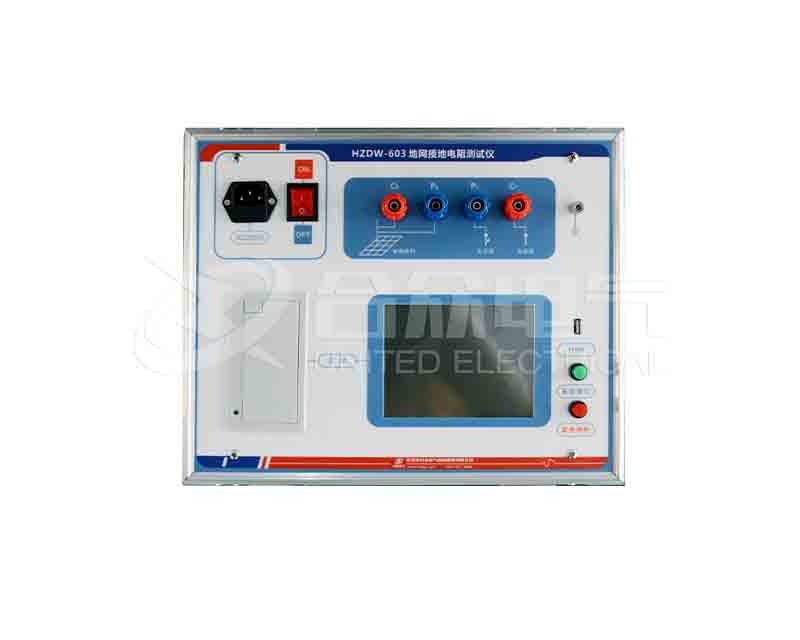

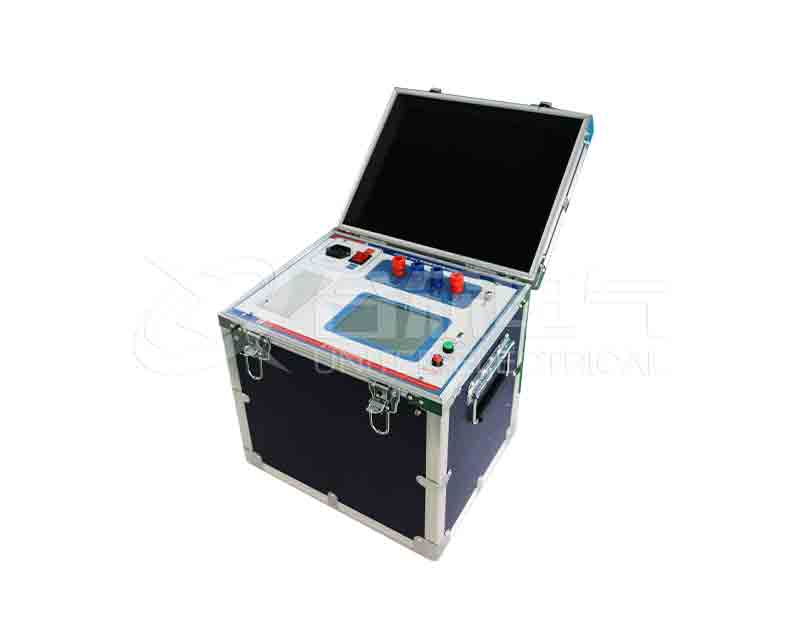

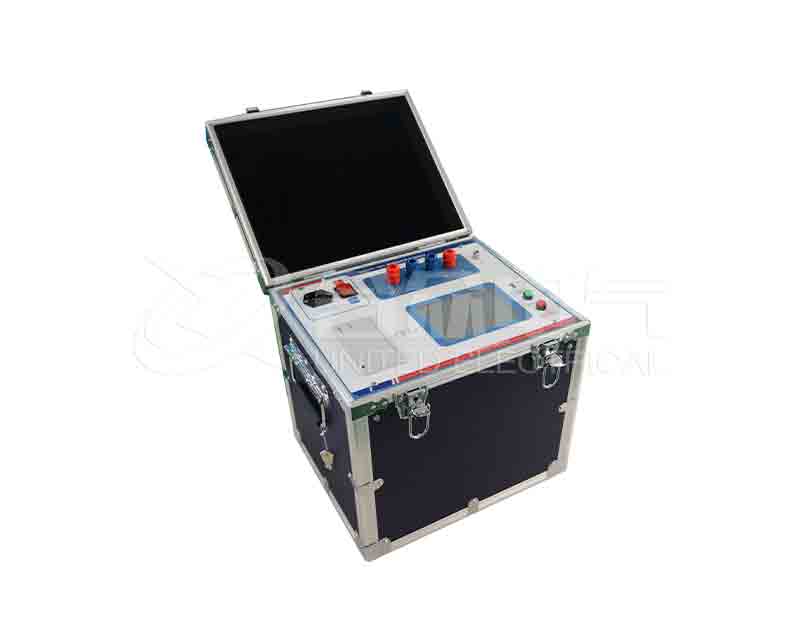

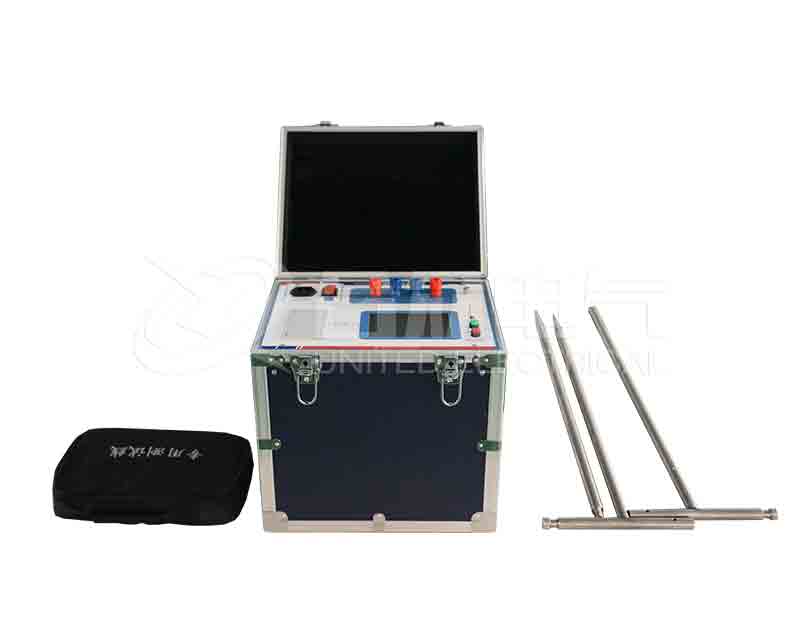

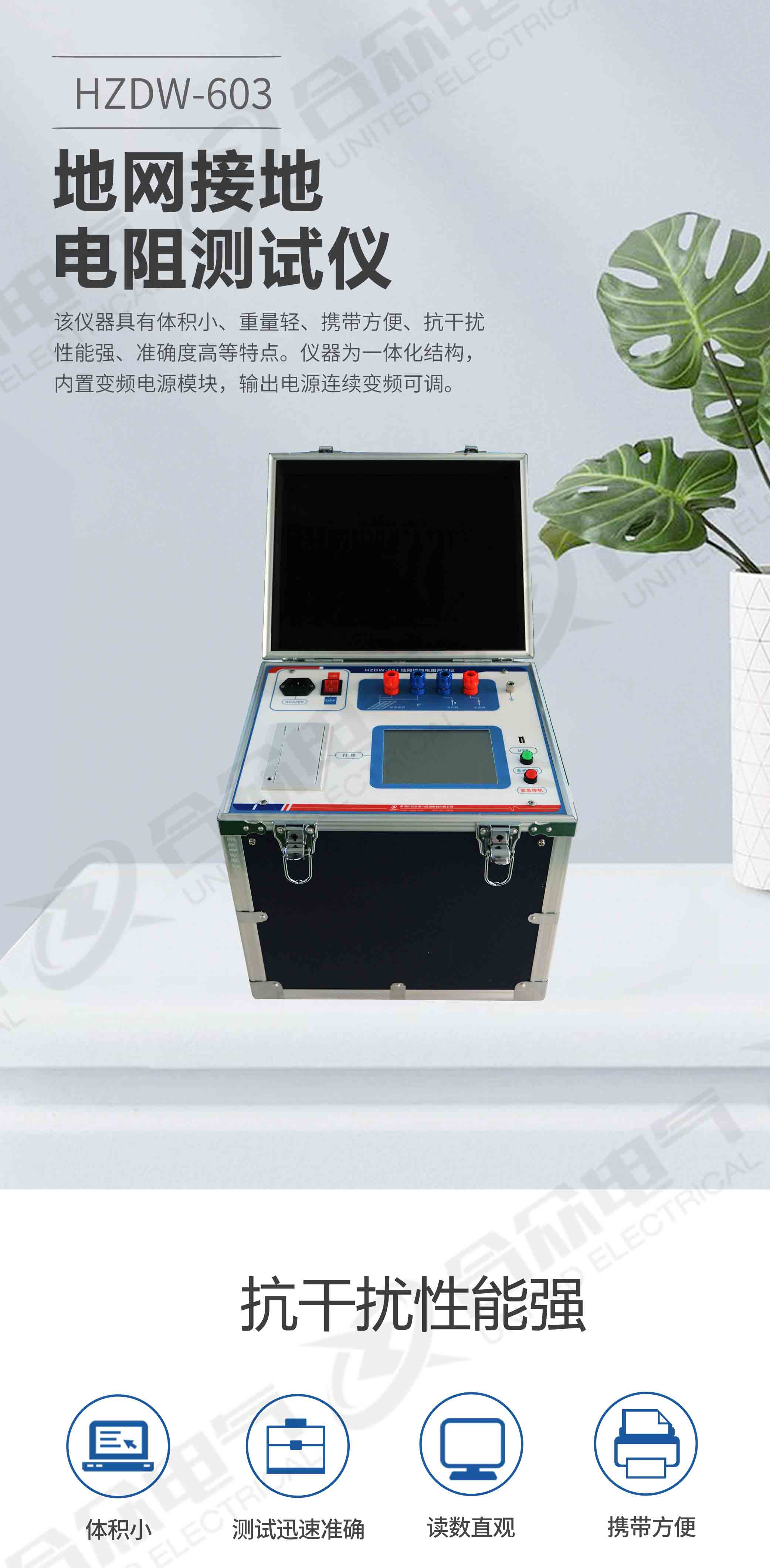

大地網接地電阻測試儀，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本大地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。可測變電站地網(4Ω)、水火電廠、微波站(10Ω)、避雷針(10Ω)多用機型。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
產品別名： 地網接地電阻測試儀、大地網接地電阻測試儀、大型地網接地電阻測試儀
二、產品特點：
1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz和55Hz兩種頻率進行測量
2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠
3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大地網
4、功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓
5、操作簡單。全中文菜單式操作，直接顯示出測量結果
6、大地網接地電阻測試儀布線勞動量小，無需大電流線
|
測量范圍 |
0～150Ω(含電流樁阻抗) |
|
分辨率 |
0.001Ω |
|
測量誤差 |
±(讀數×2%+0.002Ω) |
|
最大輸出電壓 |
AC 400V (45Hz、55Hz，雙頻，正弦波) |
|
最大輸出電流 |
AC 5A (45Hz、55Hz，雙頻，正弦波) |
|
電流輸出檔位 |
5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一檔，共9檔 |
|
抗干擾能力 |
抗工頻50Hz電壓10V |
|
土壤電阻率測量范圍 |
0-999.9Ω/M，精度：±2%，分辨率：0.01Ω/M |
|
測量線要求 |
電流線銅芯截面積≥1.5mm2 |
|
電壓線銅芯截面積≥1.0mm2 |
|
|
供電電源 |
AC220V±10%，50Hz |
|

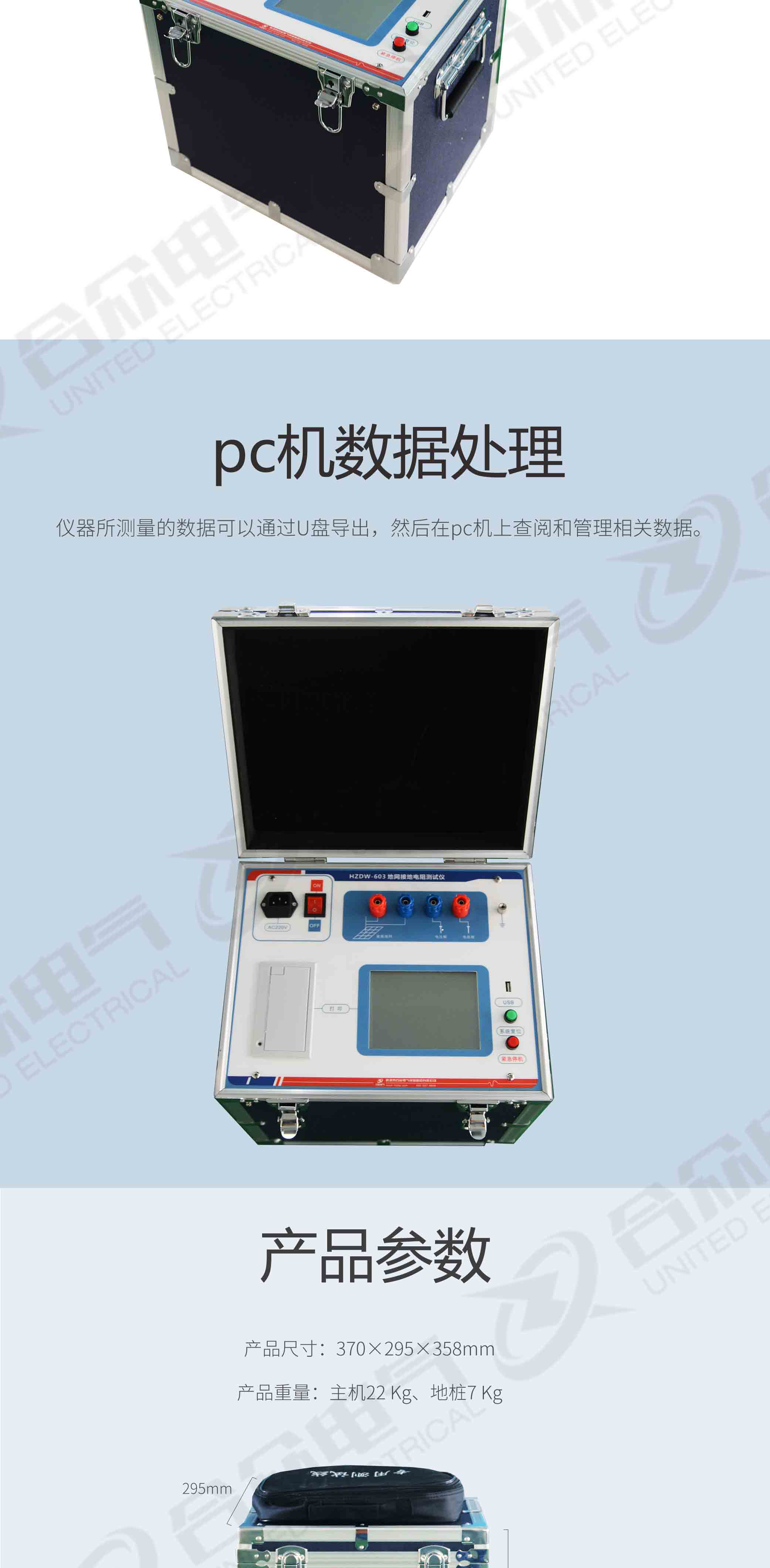

外形尺寸 |
440×350×210mm3 |
|
儀器重量 |
30kg |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|

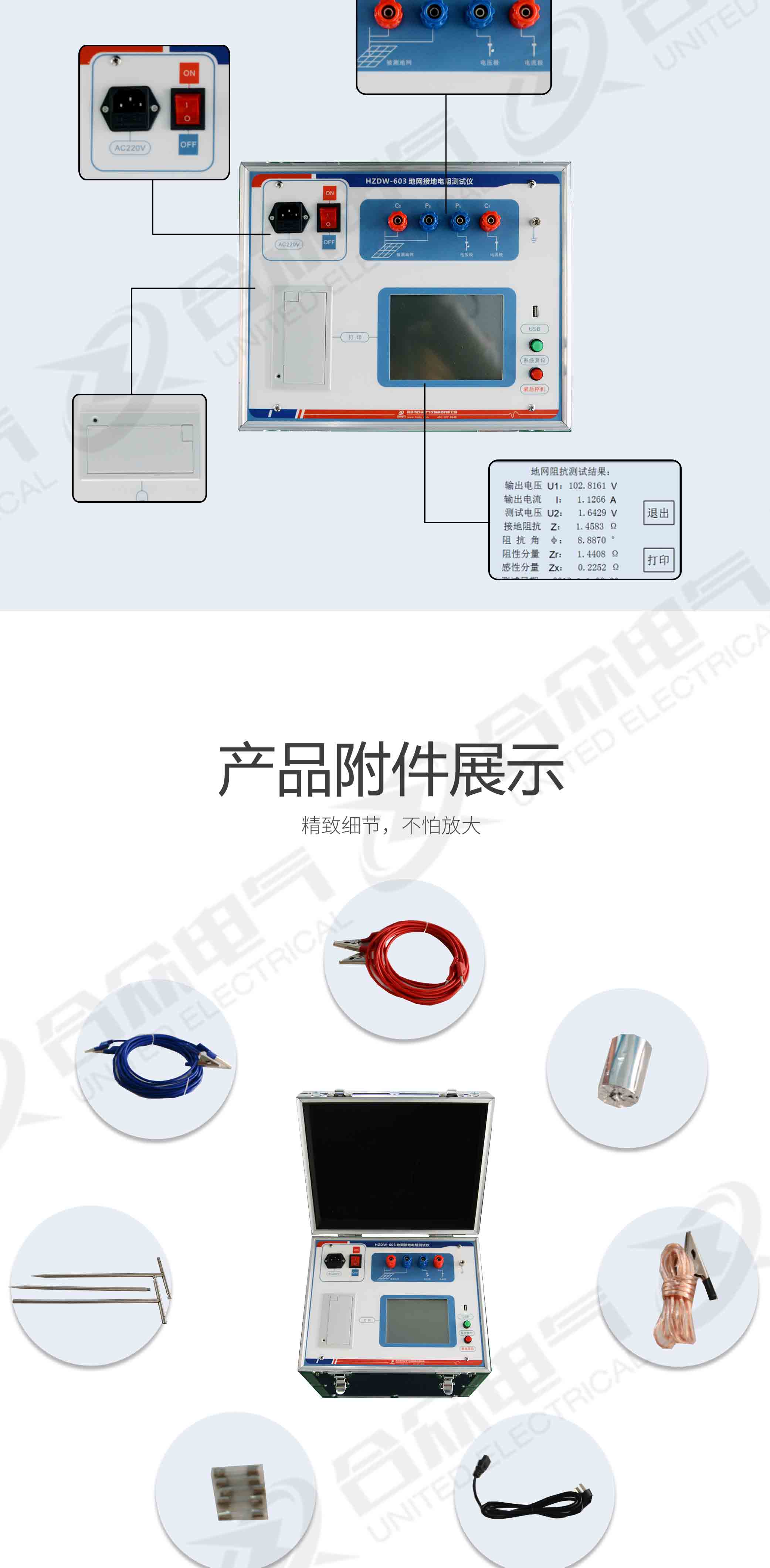

名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
參考電阻 |
1 |
套 |
|
專用測試線 |
1 |
套 |
|
地樁 |
2 |
根 |
|
保險管 |
3 |
只 |
|
打印紙 |
2 |
卷 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
測量范圍 |
0～150Ω(含電流樁阻抗) |
|
分辨率 |
0.001Ω |
|
測量誤差 |
±(讀數×2%+0.002Ω) |
|
最大輸出電壓 |
AC 400V (45Hz、55Hz，雙頻，正弦波) |
|
最大輸出電流 |
AC 5A (45Hz、55Hz，雙頻，正弦波) |
|
電流輸出檔位 |
5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一檔，共9檔 |
|
抗干擾能力 |
抗工頻50Hz電壓10V |
|
土壤電阻率測量范圍 |
0-999.9Ω/M，精度：±2%，分辨率：0.01Ω/M |
|
測量線要求 |
電流線銅芯截面積≥1.5mm2 |
|
電壓線銅芯截面積≥1.0mm2 |
|
|
供電電源 |
AC220V±10%，50Hz |
|
外形尺寸 |
440×350×210mm3 |
|
儀器重量 |
30kg |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
參考電阻 |
1 |
套 |
|
專用測試線 |
1 |
套 |
|
地樁 |
2 |
根 |
|
保險管 |
3 |
只 |
|
打印紙 |
2 |
卷 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
更多 地網接地電阻測試儀 HZDW-603 相關的技術方案，及使用操作方法說明書，正在更新中.....
