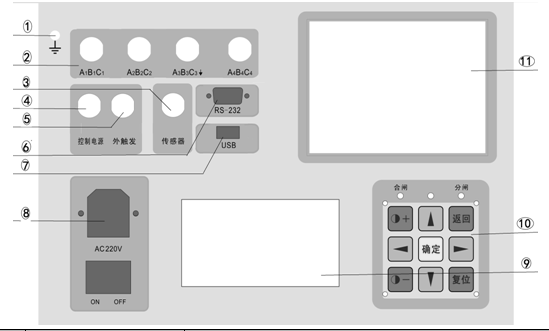

電力測試設備都有一些面板，了解面板上的按鈕能正確的操作軟件，下面合眾電氣技術工程師舉例介紹，高壓開關機械特性測試儀面板布置。
  序 號面 板 標 志功  能  說  明

  ①保護接地端與大地相接

  ④分合閘控制插座機內提供合分閘控制直流電源

  ②A(yíng)1 B1 C1  /A2 B2 C2 A3 B3 C3↓/A4 B4 C4非石墨觸頭開關12路斷口時間測量通道，↓為后6路通道虛地，不與大地相接

  ⑤外觸發插座外觸發方式時，直接并接到分、合線圈兩端，取線圈上電信號作為同步信號。

  ③速度傳感器插座速度傳感器的信號輸入

  ⑥RS-232PC機接口，用于與PC機聯機操作

  ⑦U盤接口可直接用U盤儲存數據

  ⑧電源開關輸入電源220V±10%  50Hz±10% 10A

  液晶顯示屏大屏幕、寬溫帶、背景光液晶、全中文顯示所有數據及圖譜
  ⑩   功能按鍵塊  液晶對比度的增、減

  上、下移動光標或增、減當前光標處數值

  左、右菜單或移動光標

  [確定]選擇當前菜單或確認操作

  [返回]返回上級或取消操作

  [復位]儀器復位

  ⑨面板打印機打印測試報告及圖譜

  上述都是高壓開關機械特性測試儀面板布置，買電力測試設備，請聯系在線客服。
