局放儀在變壓器局放測試接線中的位置
變壓器的局放測試接線原理圖，我們和武漢合眾電氣一起來看看局放儀在里面那個位置。
變壓器試驗電源一般采用50Hz的倍頻或其它合適的頻率。三相變壓器可三相勵磁，也可單相勵磁。變壓器局部放電試驗的基本原理接線，如圖6-8所示：
圖6-8 變壓器局部放電試驗的基本原理接線
其中 Cb-為變壓器套管電容
變壓器試驗電源一般采用50Hz的倍頻或其它合適的頻率。三相變壓器可三相勵磁，也可單相勵磁。變壓器局部放電試驗的基本原理接線，如圖6-8所示：

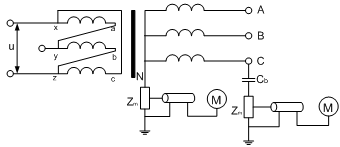

圖6-8-A單相勵磁基本原理接線

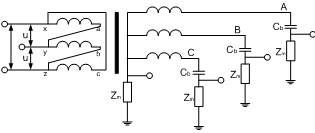

圖6-8-B 三相勵磁基本原理接線
圖6-8-C 套管抽頭測量和校準接線
圖6-8 變壓器局部放電試驗的基本原理接線
其中 Cb-為變壓器套管電容
