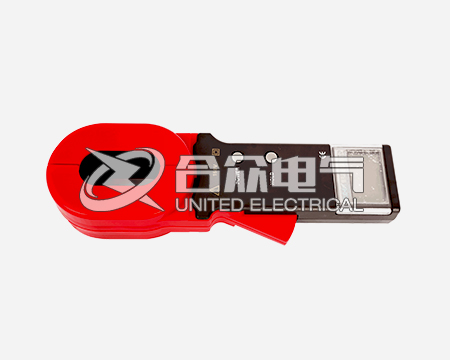

鉗形接地電阻測試儀是一種新穎的測量工具,它方便、快捷,外形酷似鉗形電流表,測試時不需輔助測試樁,只需往被測地線上一夾,幾秒鐘即可獲得測量結果,極大地方便了地阻測量工作。鉗形接地電阻測試儀還有一個很大的優點是可以對在用設備的地阻進行在線測量,而不需切斷設備電源或斷開地線。

事實上,鉗形接地電阻測試儀通過其前端卡環這一特殊的電磁變換器送入線纜的是1.7kHz的交流恒定電壓,在電流檢測電路中,經過濾波、放大、A／D轉換,只有1.7kHz的電壓所產生的電流被檢測出來。正因這樣,鉗形接地電阻測試儀才排除了商用交流電和設備本身產生的高頻噪聲所帶來的地線上的微小電流,以獲得準確的測量結果,也正因?yàn)槿绱?鉗形接地電阻測試儀才具有了在線測量這一優勢。

實際上,該表測出的是整個回路的阻抗,而不是電阻,不過在通常情況下他們相差極小。鉗形接地電阻測試儀可即刻將結果顯示在LCD顯示屏上,當卡口沒有卡好時,它可在LCD上顯示或類似符號。由于鉗形接地電阻測試儀的特殊結構,熱繼電器校驗儀使它可以很方便地作為電流表使用,很多這類儀表同時具有鉗形接地電阻測試儀的功能。

另一方面,雖然鉗形接地電阻測試儀測試時使用一定頻率的信號以排除干擾,但在被測線纜上有很大電流存在的情況下,測量也會受到干擾,導致結果不準確。所以,按照要求,在使用時應先測線纜上的電流,只有在電流不是非常大時才可進一步測量地阻。有些儀表在測量地阻時自動進行噪聲干擾檢測,當干擾太大以致測量不能進行時會給出提示。

    下面就兩種接地電阻測試儀測量方法的對比：

    傳統接地電阻測試儀必須將接地線解扣及打輔助接地針。即將被測的接地極從接地系統中分離，且須將電壓極與電流極按規定的距離打入土壤中作為輔助電極才能進行測量。操作較復雜費力。

    鉗形接地電阻測試儀是非接觸測量，只須將鉗表的鉗口鉗住被測接地線，即可從鉗表的液晶屏上讀出接地電阻值。操作非常簡便。

    2. 測試的環境

    鉗形接地電阻測試儀測量的是回路電阻值，因此被測的接地極必須形成回路，對于單點接地它是不能直接測量的。

    3. 測量的準確度

    傳統接地電阻測試儀的準確度取決于輔助電極之間的位置，以及它們與接地極之間的相對位置。如果輔助電極的位置受到限制，不能符合計算值，則會帶來所謂布極誤差。對于同一個接地極，不同的輔助電極位置，可能會使測量結果有一定程度的分散性。而這種分散性會降低測量結果的可信性。

    鉗形接地電阻測試儀儀不用輔助電極，不存在布極誤差，重復測試時，結果的一致性好。

    4. 對同一接地極，兩種儀表測量結果差異較大時，請注意如下問題：

    1）用傳統接地電阻測試儀測試時，接地引下線是否解扣了（即被測接地極與接地系統是否脫離了）。如未解扣，搖表測量的阻值是接地系統所有接地電阻的并聯值，該并聯值比接地極的接地電阻小很多，而且是沒有什么意義的。

    2）一般情況下傳統接地電阻測試儀只能測量接地極的對地電阻，而無法測量接地線的電阻。而鉗表測量的接地電阻是接地極的對地電阻以及接地線電阻的總和，完全滿足國家標準的要求。

    3）如果接地系統只有幾個接地極，用鉗表測量會有一些誤差，一般會偏大一些。如果想得到準確的接地電阻值，可采用《有限點接地系統解算程序》進行解算。

    5. 鉗形接地電阻儀的其它應用

    在許多環境中(例如地下室內或樓層上的機房、避雷針、電梯、加油站、被混凝土覆蓋的接地體、以及無法從系統中分離的接地體等等)，使用傳統的接地電阻表測量接地電阻是非常困難的。雖然它們也是單點接地，但如果現場有可利用的接地體鉗表就可以測算出它們的接地電阻，在測試中無需斷開接地極與系統的連接。
